Сделать робота из бумаги несложно. Сделать бумажного робота ДЕЛАТЬ робота - это совсем другое.
Или, если вам не нравится заниматься роботом, вы всегда можете сделать робо-буги-вуги.
В этом руководстве мы покажем вам, как сделать простого 3D-робота из бумаги, который мигает и перемещается. Этот проект занимает около 20-30 минут и требует только самых простых инструментов для поделок из бумаги. Мы разработали этот проект как что-то интересное для учеников, но его базовая конструкция довольно универсальна и может быть легко применена к любому 3D-шаблону для поделок из бумаги, который вы найдете в Интернете.

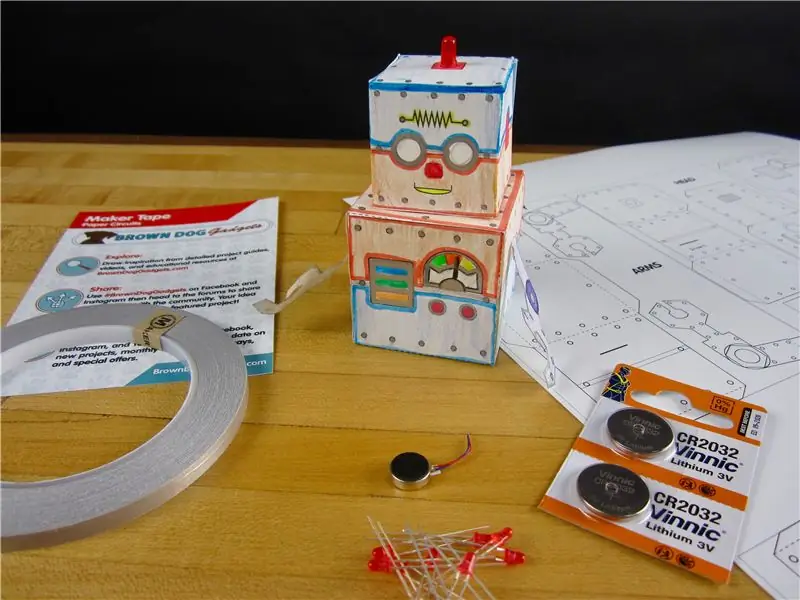

Шаг 1. Необходимые детали и расходные материалы
Инструменты:
- Ножницы
- X-acto нож
- Прозрачная лента или клей
- Высечки
Запасы:
- Проводящая лента марки Maker Tape 1/4 дюйма (действительно важна проводимость по оси Z)
- Мигающий светодиод или обычный светодиод. В этой статье мы используем красный светодиод 3 мм или 5 мм.
- Самоприлипающий двигатель - важен самоприлипающий аспект.
- CR2032 Батарея
- Распечатанный шаблон

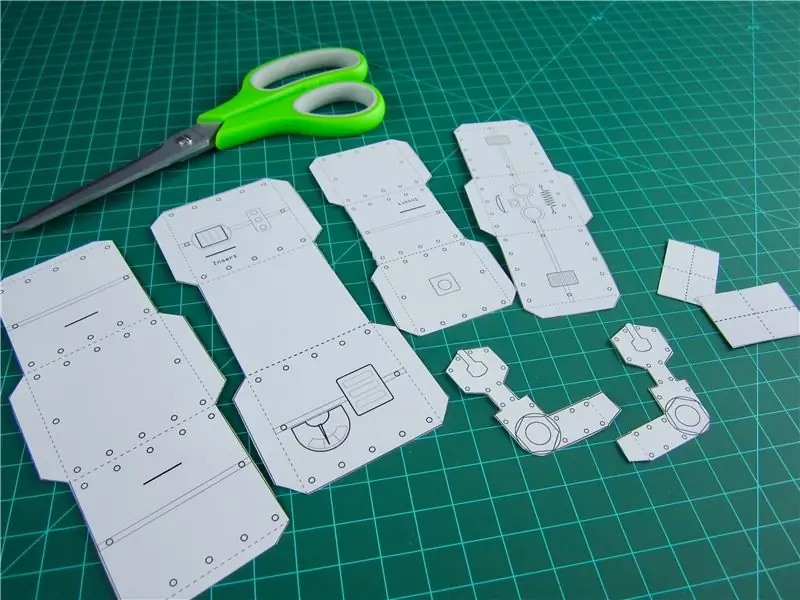

Шаг 2. Распечатайте и вырежьте шаблон
Распечатайте прилагаемый шаблон, желательно на более плотной бумаге. Чем больше вы сможете распечатать карты, тем больше будет ваш робот.
Используйте ножницы и нож X-Acto, чтобы вырезать все части. Обрежьте по всем внешним сплошным линиям.
Также самое время раскрасить вашего робота. Мы настоятельно рекомендуем добавить ярко-красное гоночное пламя, чтобы оно двигалось быстрее.
У нас есть шаблоны милых лягушек и пингвинов, над которыми мы тоже работаем, но они еще не совсем готовы. Вы также можете найти в Интернете кучу шаблонов 3D-кубов из бумаги, которые также отлично подойдут для этого проекта.

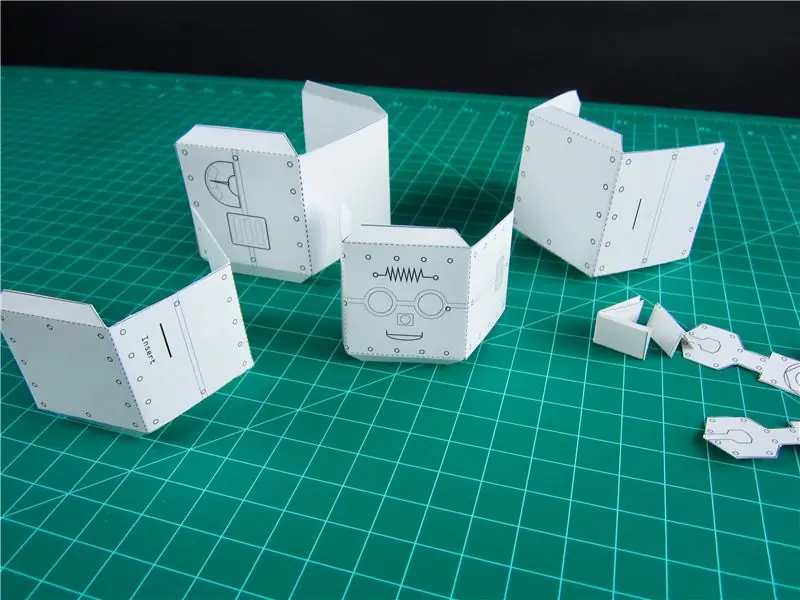

Шаг 3: сложите пунктирные линии
Каждая пунктирная линия - это точка сгиба. Если у вас возникли проблемы со складыванием, попробуйте использовать линейку или край стола, чтобы сложить ровно.
Шаг 4: прорежьте прорези
Чтобы включать и выключать этот проект, мы создаем собственные «язычки».
Найдите две планки для вставки на роботе, одну на голове и одну на теле. Используйте нож X-acto, чтобы вырезать эти планки. Убедитесь, что ваш язычок может войти в эти планки.
Если хотите, можете проделать то же самое с руками робота. В противном случае вы можете просто приклеить их на место.
Шаг 5: сделайте язычки
Сложите язычок пополам. Обратите внимание на то, как по короткой половине проходят пунктирные линии.
Закройте одну половину язычка перекрывающимися слоями проводящей ленты как сверху, так и снизу. Для этого потребуется два куска ленты шириной 1/4 дюйма. Поскольку лента Maker Tape является проводящей по оси Z, ваша лента будет образовывать одну большую сплошную проводящую область при условии, что она хотя бы немного перекрывается.
Повторите этот процесс для второго язычка.
Шаг 6: Добавьте мотор и аккумулятор
Найдите часть тела робота, у которой есть планка «Вставка». Поверните область печати лицевой стороной вниз, чтобы работать на обратной стороне.
Возьмите небольшую полоску ленты и сделайте петлю липкой стороной наружу. Наклейте это на нижнюю часть батареи CR2032.
Возьмите мотор и удалите липкую заднюю часть. Прикрепите его к средней части тела вашего робота.
Оберните липкую ленту вокруг одного из проводов двигателя, прикрепив провод и аккумулятор к корпусу робота.
Попробуйте прикоснуться другим проводом двигателя к верхней части батареи, чтобы убедиться, что у вас надежное соединение.
** Опять же, лента Maker Tape является проводящей по оси Z, что означает, что лента проводит от аккумулятора к проводу двигателя. Другая токопроводящая лента, вероятно, не подойдет для этого.
** Двигатели, с которыми мы связались в нашей области записи, имеют на них дополнительный оголенный провод, что упрощает их подключение. Если вы используете другой двигатель, вы, вероятно, захотите немного зачистить концы, чтобы обеспечить надежное соединение.
Шаг 7: нанесите ленту

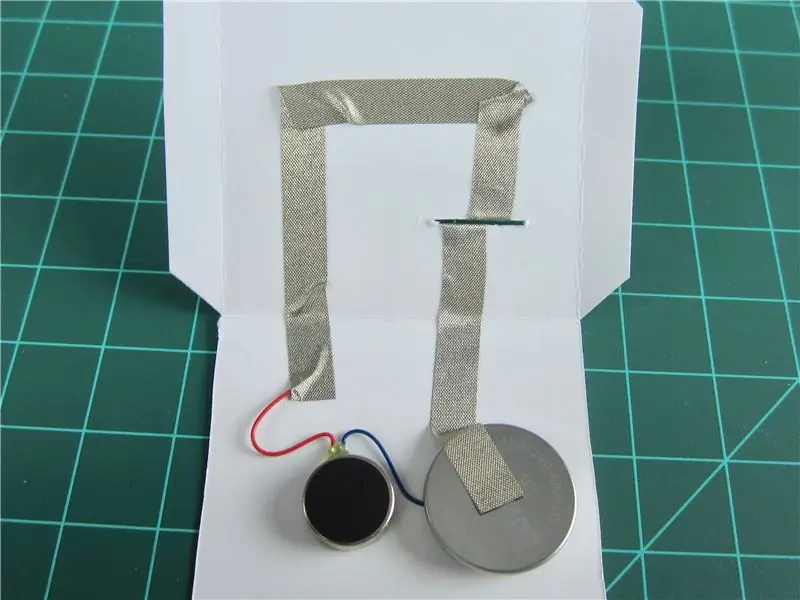

Начните с отрезания более длинного куска ленты и удалите подложку. Проденьте один конец ленты через планку «Вставка» на заднюю часть робота. Оберните оставшуюся часть ленты на свободный провод двигателя, закрепив его.
Сделайте это второй раз, проведя лентой по батарее.
Если ваша планка достаточно широкая, два куска ленты не будут соприкасаться без вставленного язычка. Если они вступают в контакт, вы можете использовать бумажную сторону «язычка», чтобы разорвать цепь. Это ваш выключатель.
В любом случае, убедитесь, что ваш мотор запускается, прежде чем строить остальную часть вашего робота.
Шаг 8: соберите корпус
Используйте скотч или клей, чтобы собрать нижнюю половину вашего робота.
Мы предпочитаем использовать прозрачную ленту, чтобы мы могли открыть робота и заменить батарею.
Шаг 9: Создайте голову
Мы более или менее повторяем те же шаги, что и раньше, только со светодиодом.

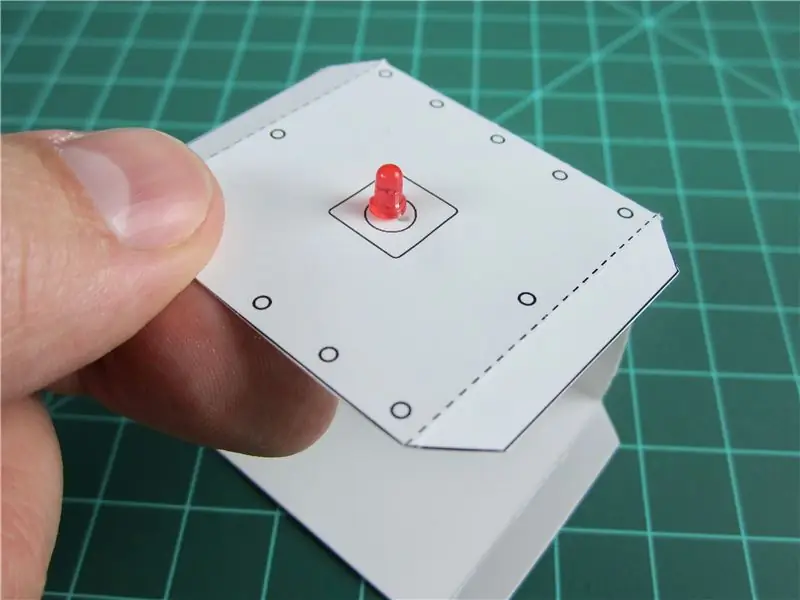

Вставьте ножки светодиода в верхнюю часть головы робота. В зависимости от вашего светодиода вы можете согнуть ноги пополам, чтобы они подходили. Обратите особое внимание на то, какая из них длинная положительная, а какая короткая отрицательная. На наших фотографиях отрицательная ножка находится слева и соединяется с более длинным отрезком токопроводящей ленты.
Повторите процесс петли ленты с батареей, а также проденьте два куска ленты через планку «вставки».
Убедитесь, что ваш светодиод включается с помощью язычка. (Или выключается бумажной стороной вкладки.)
