Фон
Всем сердцем люблю 3D-дизайн. Я очарован тем, как он превращает простые идеи в реальные продукты. Я всегда хотел разработать дозатор таблеток, однако я хотел сделать его для себя, чтобы решить некоторые проблемы в управлении лекарствами, которые обычно не решаются существующими дозаторами таблеток.
К числу проблем, которые я адресовал диспенсеру, относятся:
- Многие таблетки выливаются из дозатора, когда они используются.
- Антисанитарное поведение проявляется в необходимости сначала подержать таблетку перед глотанием. В случаях, когда средства для дезинфекции рук недоступны, следует иметь возможность безопасно принимать лекарства.
- Затруднения при очистке из-за сложной формы.
Вдохновение
Этот дизайн был вдохновлен убранной ручкой. Я изучил этот вариант, который через несколько дней зашел в тупик. Я решил сделать перерыв. Несколько дней спустя, читая мемуары Джона старейшины Робисона под названием «Посмотри мне в глаза», я получил идею из его описания револьверного пистолета. (Я почти назвал это поучительное «Пилюльщик»). Я исследовал и узнал, как работает револьвер и другое оружие. Моя первоначальная конструкция включала пружинный механизм, как в оружии, но я решил отказаться от него, так как обнаружил, что мне действительно не нужна сила давления для выталкивания таблеток.
Шаг 1. Используемые ресурсы
Время (продумать дизайн)
Программное обеспечение Autodesk Fusion 360 CAD (для разработки проекта)
Доступ к 3D-принтеру (чтобы оживить дизайн)
Инструменты для чистки (пригодится мой швейцарский нож) - (Для чистки и полировки печатных деталей.
Шаг 2: Описание деталей:

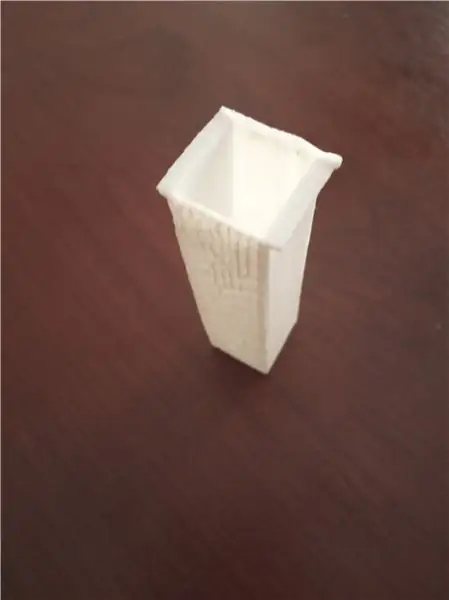

Контейнер
Это отделение для хранения диспенсера. Это квадратная призма, имеющая высоту 8 см, ширину и длину 2 см и толщину стенок 0,3 см. Изначально я сделал его с толщиной стенки 0,08 см (не судите меня, это мой первый раз, когда я проектирую для 3D-печати). Однако это сделало первую печать полной неудачей с точки зрения выявления мелких деталей. Пришлось увеличивать толщину. Таким образом, площадь поперечного сечения отверстия составляет примерно 1,4 см на 1,4 см, что идеально, потому что таблетка, для которой я разработал, имеет диаметр 1,2 см.
Эта деталь имеет фланцы на двух противоположных верхних краях. Они входят в пазы на крышке.
У него есть еще один фланец на самой верхней стороне, который действует как барьер, гарантируя, что отверстие в этом контейнере совпадает с отверстием на крышке.
На изображениях показана модель в Autodesk Fusion 360, окончательном печатном продукте.
Шаг 3: обложка 1
Здесь происходит все волшебство. Он имеет отверстие внизу, которое совпадает с отверстием в контейнере. С одной стороны у него также есть еще одно отверстие, из которого таблетка выпадает из дозатора. В нижней части крышки сделал пазы для крепления на емкость.
Шаг 4: обложка 2
Этим закрывается отверстие на крышке 1. Первоначально предполагалось, что две крышки будут напечатаны вместе как один компонент с соединяющим их живым шарниром. Однако после провала первой печати я решил их разделить.
Шаг 5: Проверка работоспособности
Печать деталей
Файлы STL были отправлены на печать, поскольку в настоящее время у меня нет 3D-принтера. Первый раунд печати оказался не таким успешным. Прилагаю фотографии своих первых прототипов. Как я упоминал ранее, две крышки изначально были прикреплены друг к другу, но их пришлось разделить, потому что доступный принтер не мог позаботиться о мелких сложных деталях комбинации.
Еще мне пришлось изменить толщину стенок. Но я горжусь вторым прототипом.
В этом видео я покажу вам, как работает дозатор.
Шаг 6: Сделайте себе тоже;
Прилагаются файлы STL, вы можете распечатать один точно так же, как мой, или вы можете немного отредактировать файлы в зависимости от того, какие таблетки вы хотите сохранить в нем.
Надеюсь, вам действительно понравилось это руководство.
