Бегущая машина антилопы: 12 шагов (с изображениями)

Автор: Селезнев Владимир [email protected].

Публикация: 2025-03-31 09:45.

Последние изменения: 2025-03-31 09:45

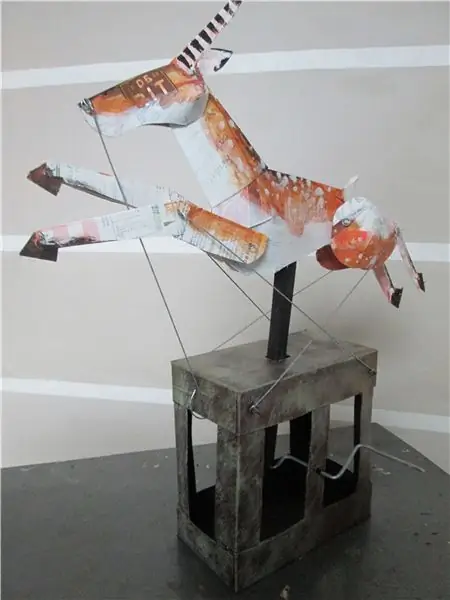

Последние пару лет я сделал несколько животных из коробок с продуктами. Вы можете просто обнаружить некоторые из них на фотографиях. Мне нравится заставлять их бегать, чтобы они не выглядели статичными. Но я никогда не делал того, что действительно двигается. Задача конкурса бумаги Instructables по созданию бумагоделательной машины стала началом этого проекта. Я вспомнил, что у меня была небольшая книга Роберта Рейса о простых автоматах. Там я нашел изображение движущейся собаки, сделанное Акио Нисидой, которое могло бы пригодиться. Вот что я сделал, чтобы сделать бегущую антилопу с механическим приводом.

Шаг 1. Материалы и инструменты

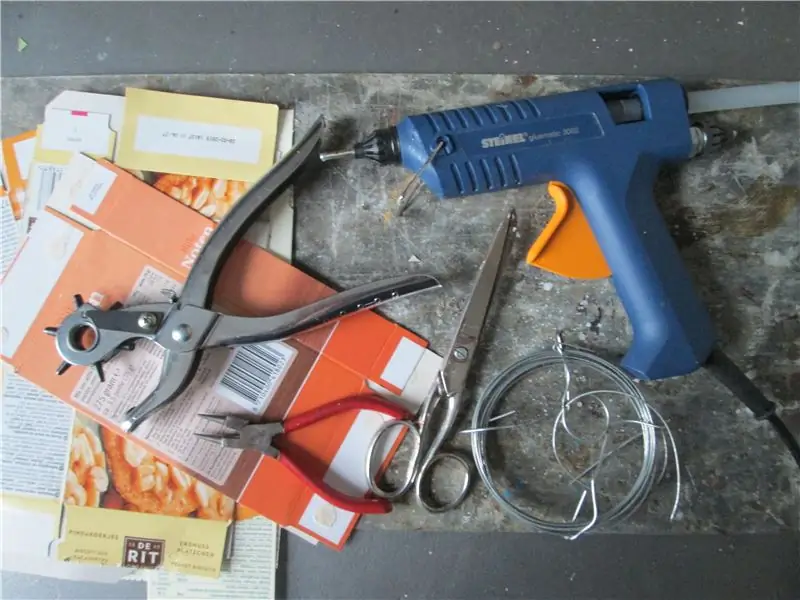

Взгляните на картинку. Вам не нужно много.

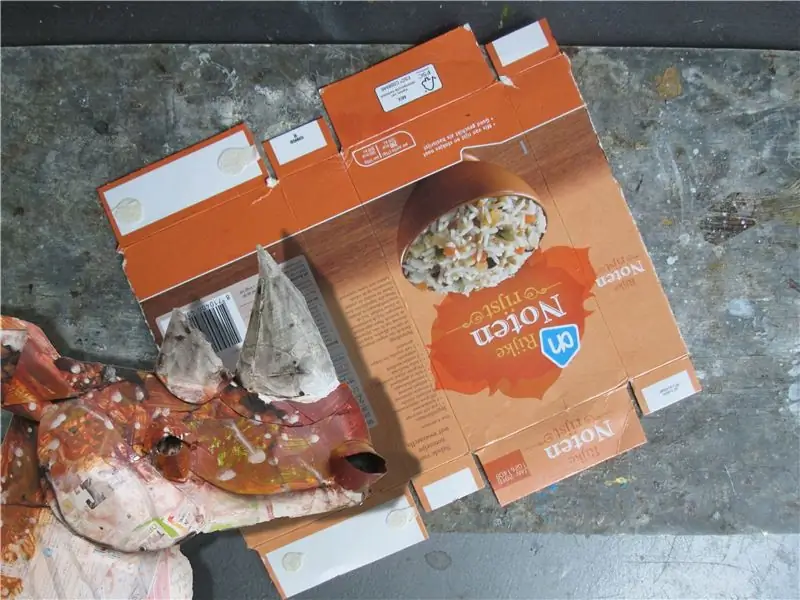

Собирайте коробки от печенья, шоколада, супа, риса, сериала. Все, что вы обычно кладете в лоток для бумаги. Я люблю, чтобы отпечаток сиял после покраски, поэтому в моем случае апельсин в коробках был кстати. Вырежьте каждую коробку, где она приклеена. С расплющенным слоем легче работать.

Тогда вам понадобится горячий клеевой пистолет. Работает быстро и плотно, но берегите пальцы.

пара ножниц
дырокол (или большая игла, шило)
немного проволоки, я использовал толщину 1 и 2 мм.
плоскогубцы для резки и гибки.
две маленькие бусинки (плавящиеся бусинки перлера или хама) плотно прилегают к проволоке диаметром 2 мм

Если вы хотите раскрасить:

несколько кистей

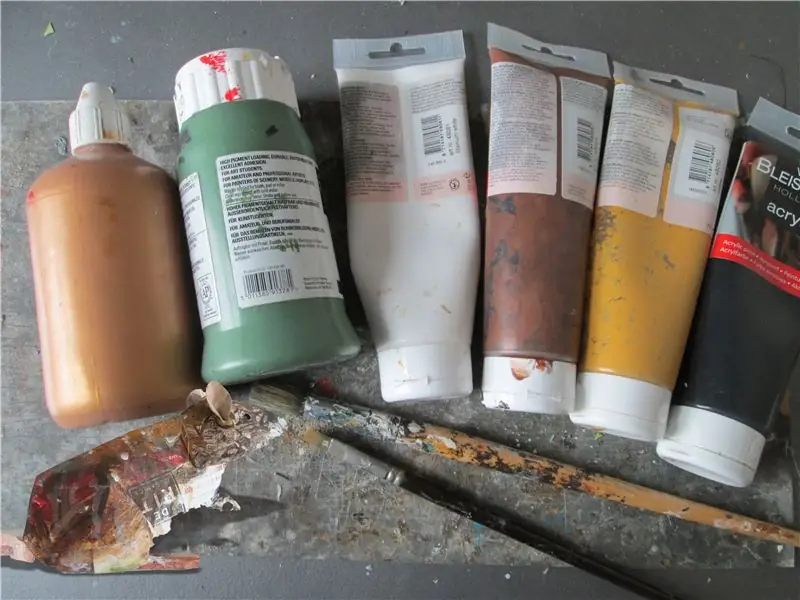

акриловые краски, я использовала белый, черный, зеленый хром, желтую охру, коричневый, золотой.
левкас белый (для первого слоя можно было и без)

Цель этого руководства - побудить вас построить собственное гуляющее животное. Если вы хотите скопировать мою антилопу, посмотрите последний шаг инструкции. Я буду включать размеры и выкройку.

Шаг 2: Антилопебрюх

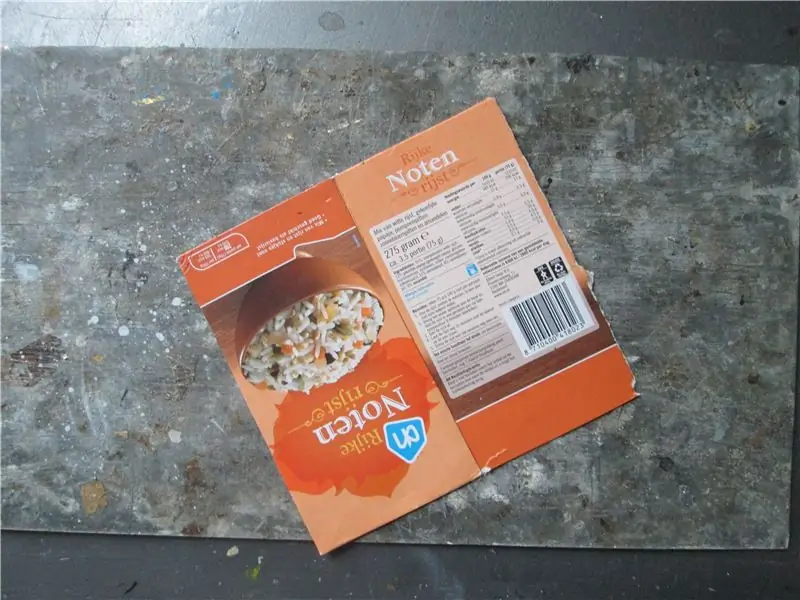

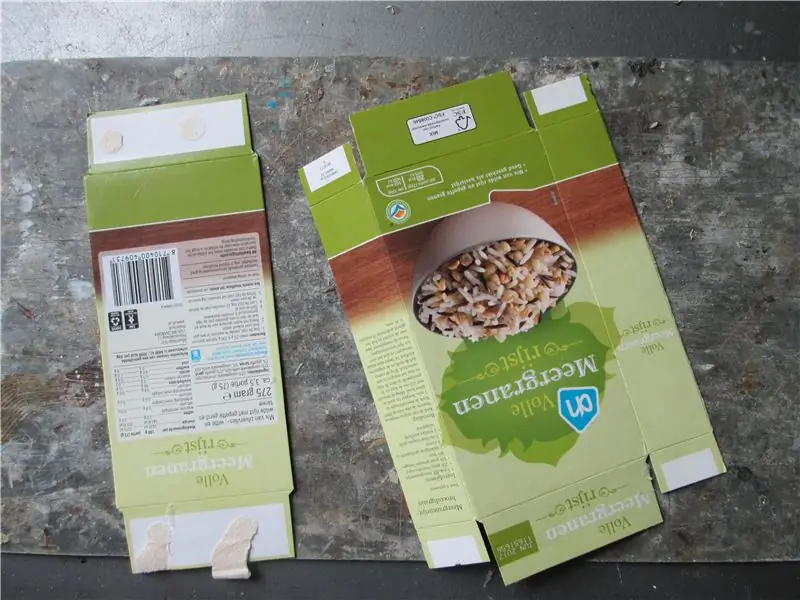

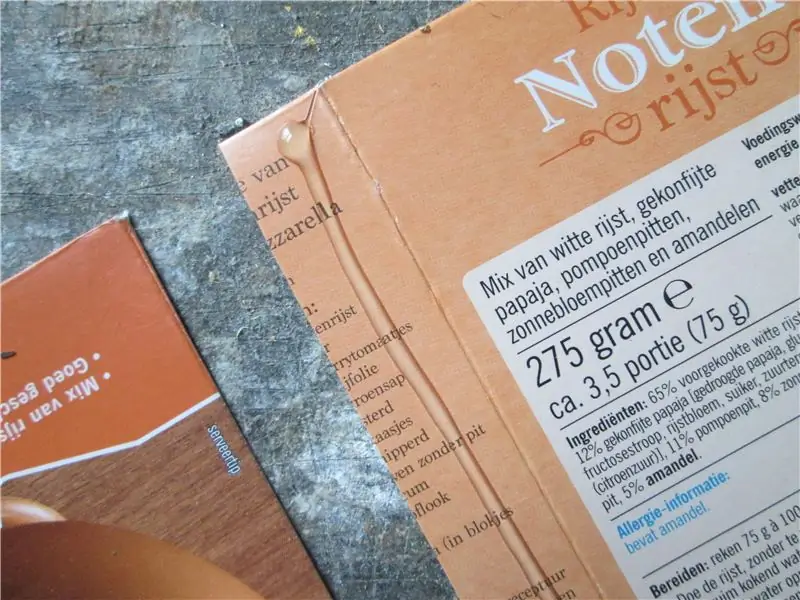

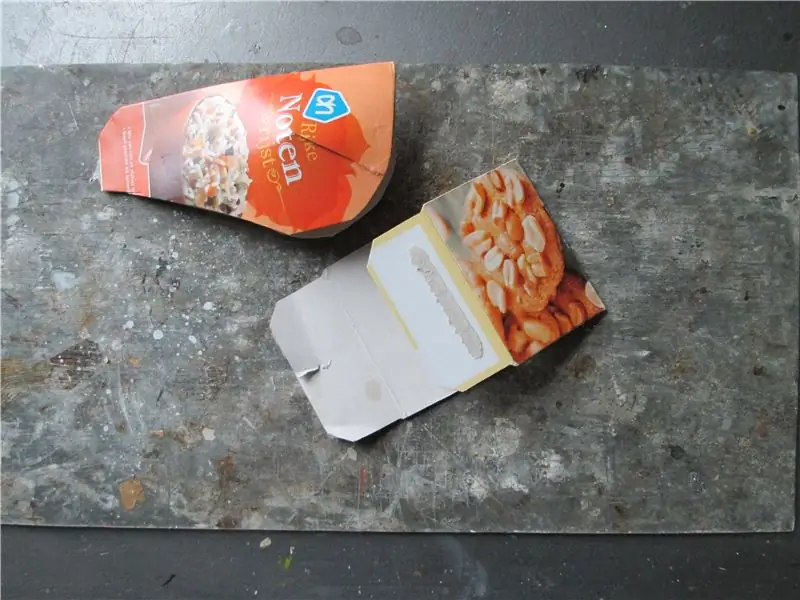

Я вырезал переднюю и заднюю часть маленькой коробки (для риса), в одной из которых был небольшой ободок, чтобы склеить две стороны вместе. Затем я сделал диагональный разрез с обеих сторон. Потянув стороны разреза друг на друга, вы можете создать форму плоского конуса, чтобы грудная часть имела некоторый объем. Сделайте то же самое с другой стороны. Затем закройте складку между сторонами и склейте детали между собой. Клей наносится на заднюю плоскую часть корпуса.

Шаг 3: шея и голова антилопы

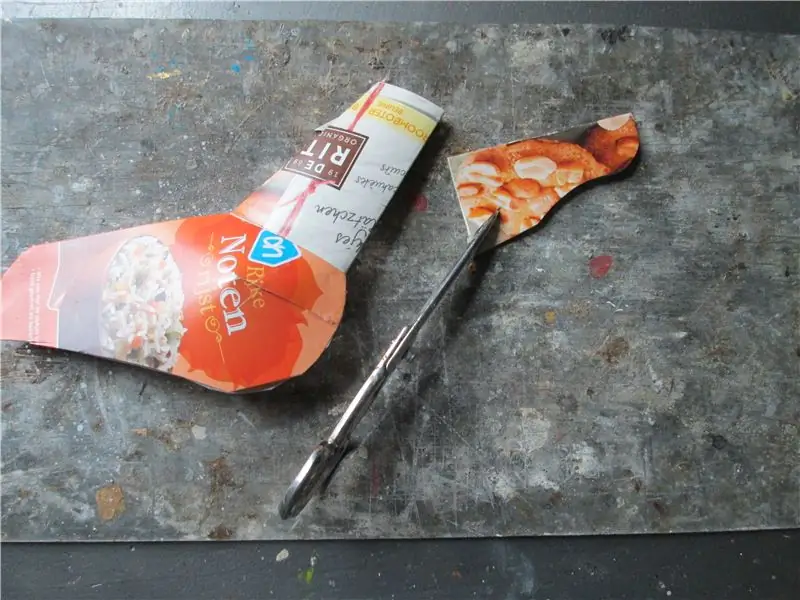

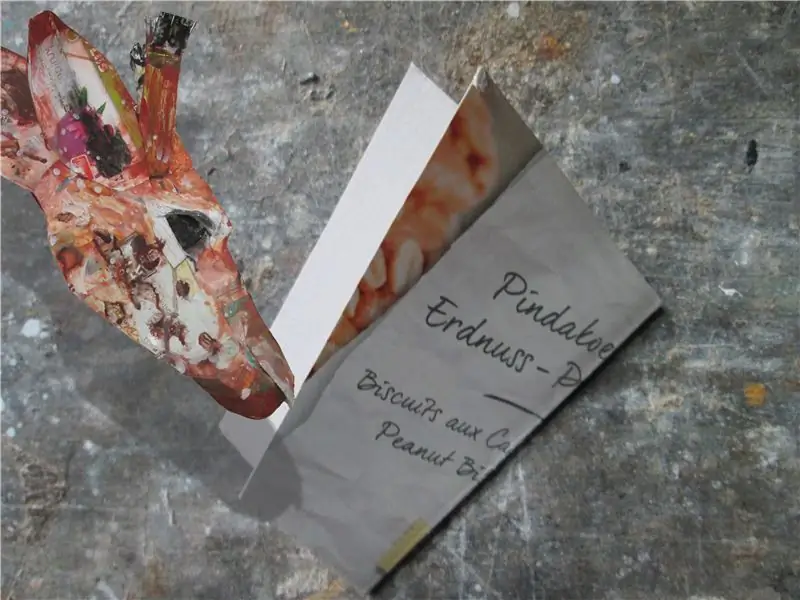

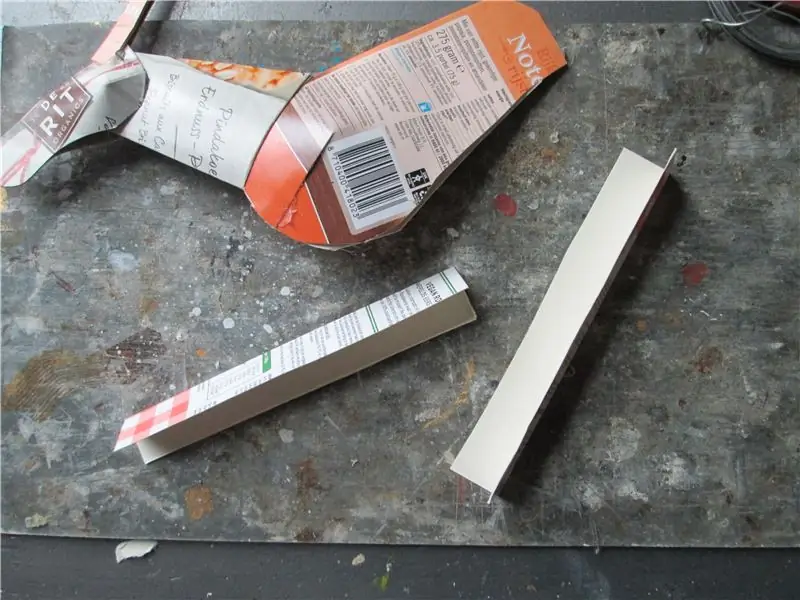

Для горловины сложите кусок картонной коробки пополам и разрежьте под углом. Шаблон доступен на последнем шаге этого руководства. Обязательно сделайте один слой немного больше, чтобы получился ободок, который можно было сложить и приклеить к другой стороне. Эту часть шеи можно наклеить на туловище.

Голова такой же формы, как и тело, только намного меньше. Не приклеивайте голову к шее, потому что она должна двигаться, когда все будет готово. Из небольших полосок картона (двойных) мы можем создать рожки. Ушки сделаны из крохотных прямоугольников. Один конец прорезан в форме клина, другой - с прорезью посередине, чтобы получился конус. Рога и уши можно приклеить к голове

Шаг 4: Ноги антилопы

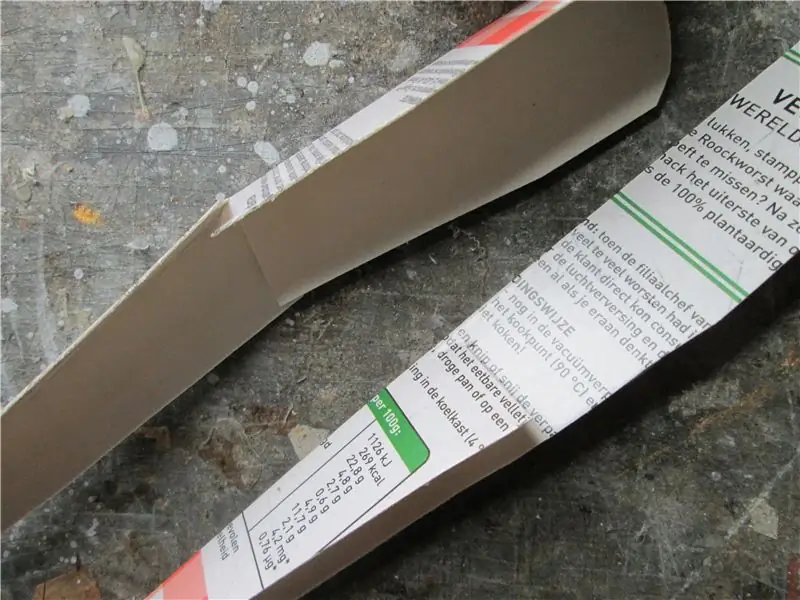

Передняя ножка - это простые полоски коробки-картона. Их складывают по длине, а не склеивают. Прорезь наполовину позволяет немного согнуть колено. Колено приклеивается с двух сторон отдельно. Копыта добавлены под прямым углом.

Задние лапы несколько сложнее. Выше колена нога имеет объем, подобный туловищу и голове. Нижняя часть и копыта складываются из отдельных бумажек.

Шаг 5: Сборка антилопы

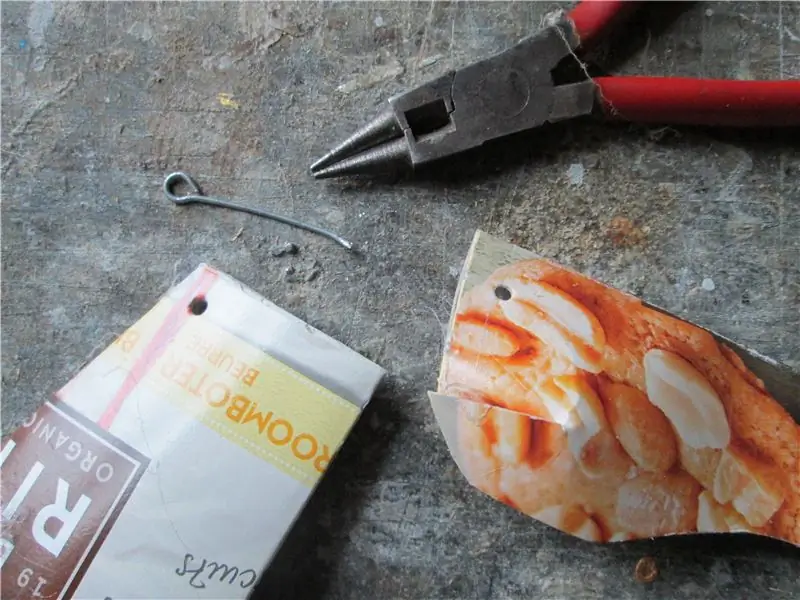

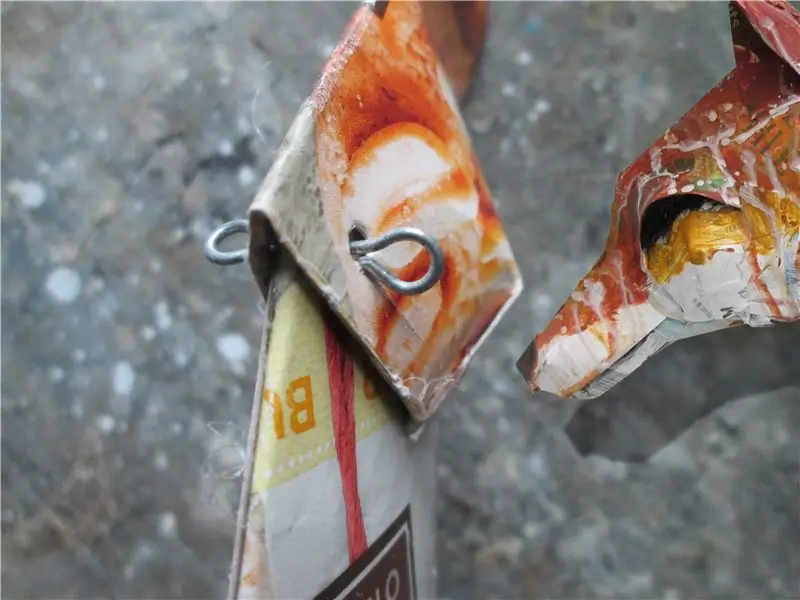

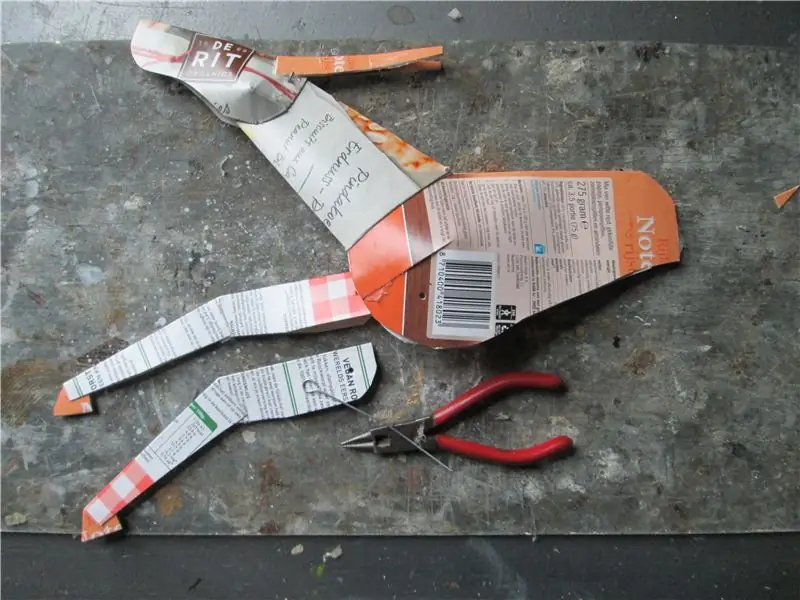

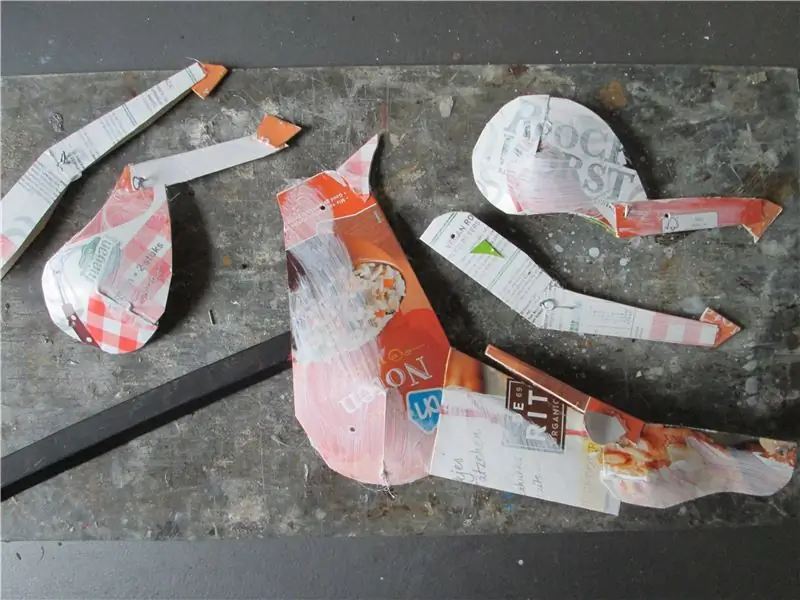

Голова и ноги должны иметь возможность двигаться. Чтобы добиться этого, я проделал отверстия в шее и голове, теле и ногах. Затем небольшой кусок проволоки сгибается в петлю, продевая части желоба, которые необходимо соединить и согнуть в петлю с другой стороны. Обе передние ножки прикреплены одним куском проволоки, как и обе задние ножки. Соединение должно быть неплотным.

Шаг 6: опорный столб

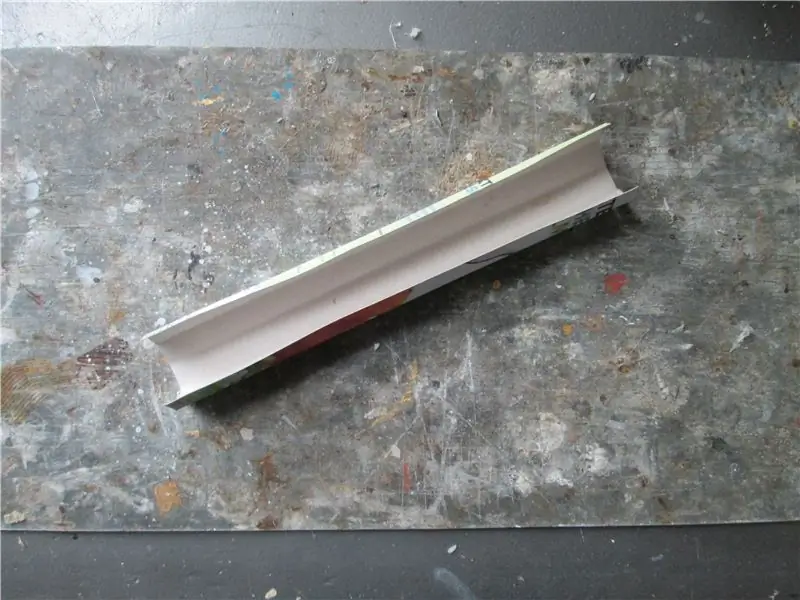

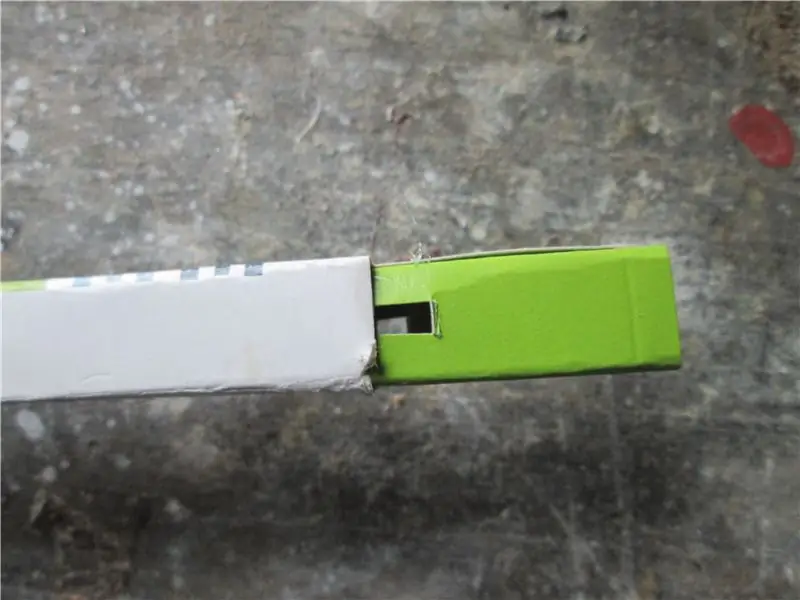

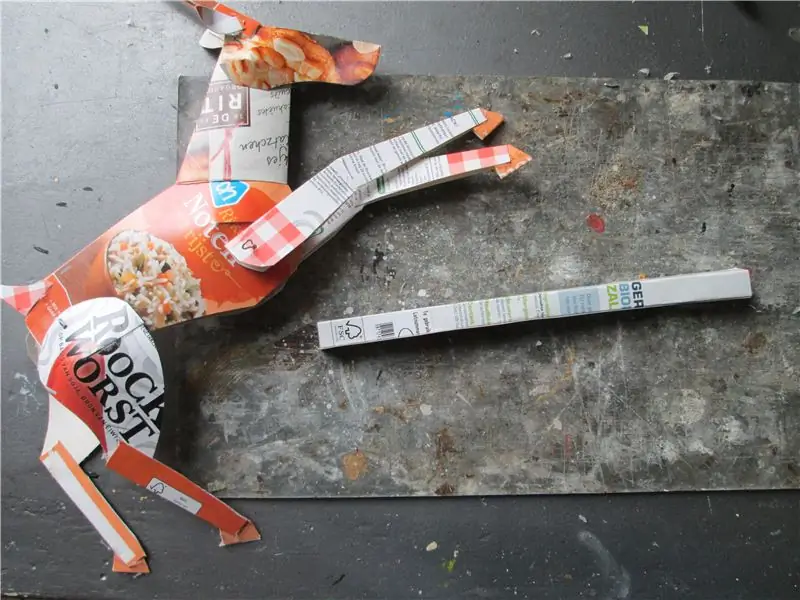

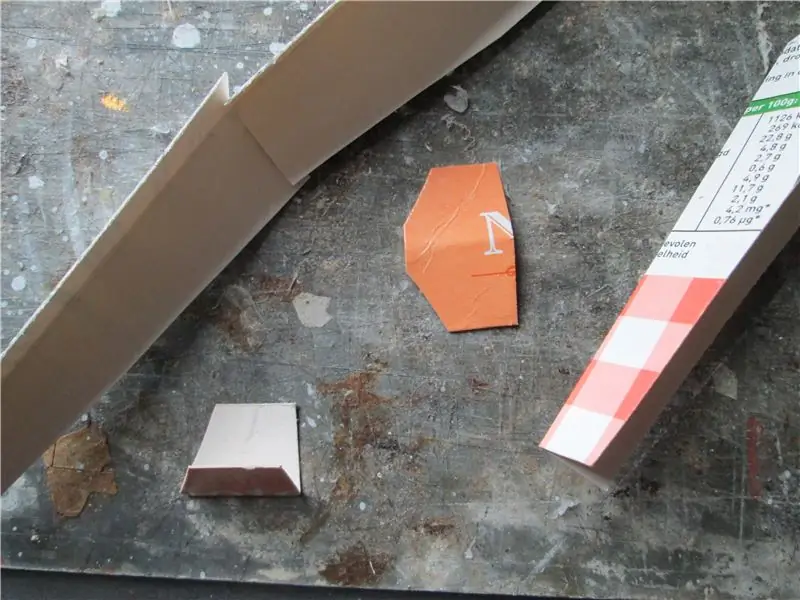

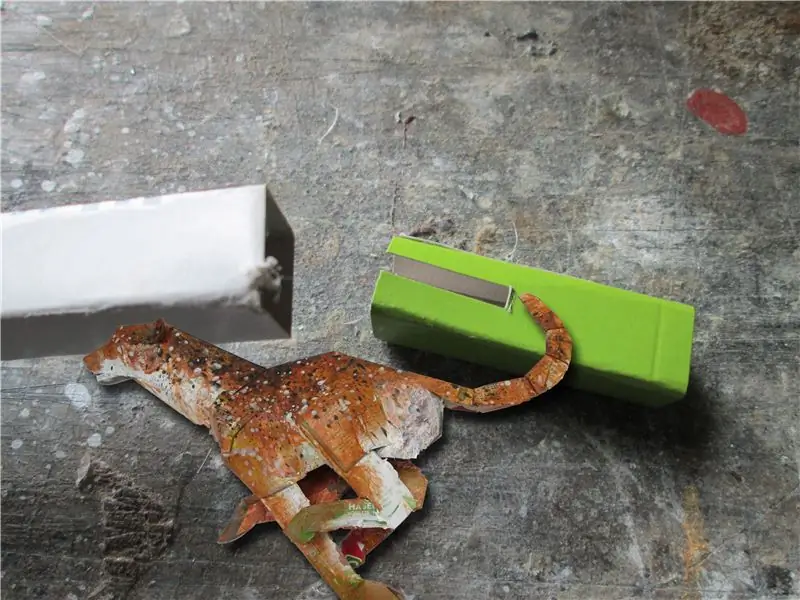

Для поддержки животного необходима прочная шеста. Я сделал 4 сгиба по длине - полоса кардана превратила его в квадратную трубку. Я сделал отдельный штуцер внутри трубки с двумя длинными прорезями, чтобы позже соединить трубку с кривошипом. Позже я обнаружил, что можно, если это будет неудобно, соединить штангу с кривошипом, не обращая внимания на зеленый кусок и пробив простые отверстия на конце штанги.

Вершина шеста прижимается и приклеивается внутрь тела животного.

Шаг 7: пьедестал

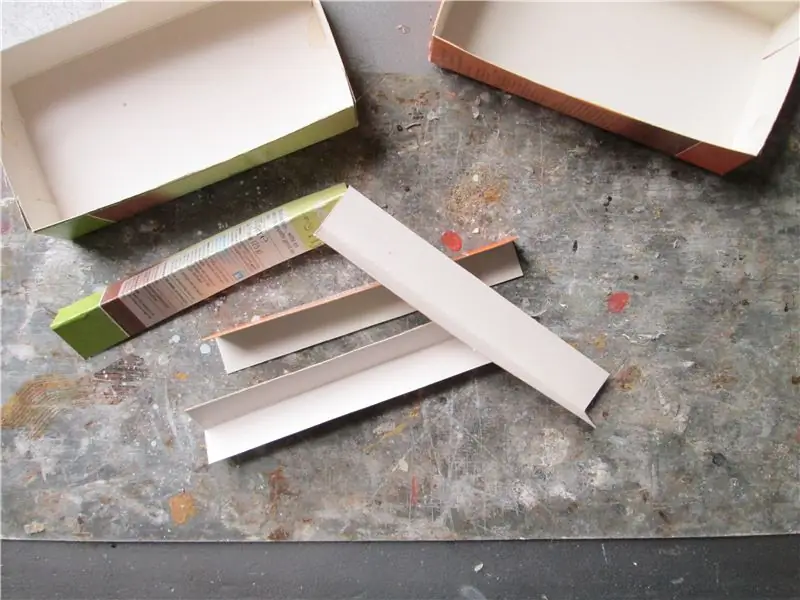

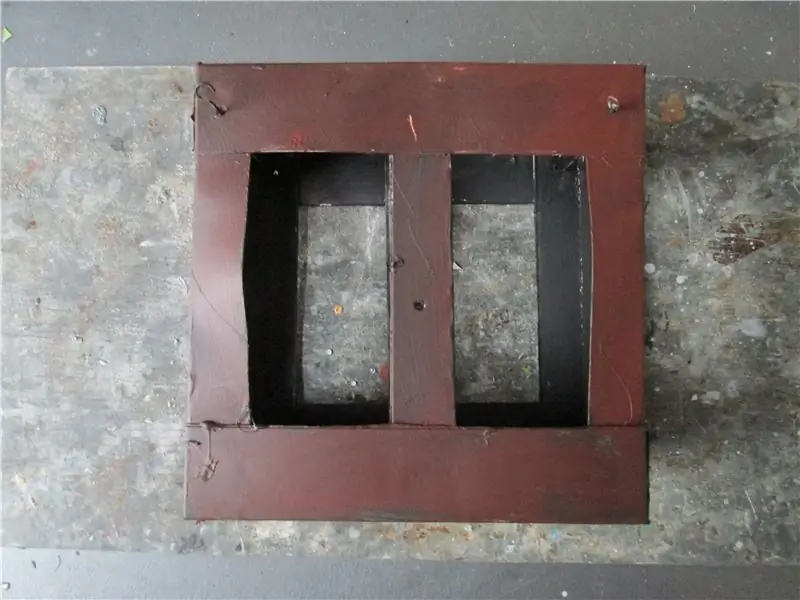

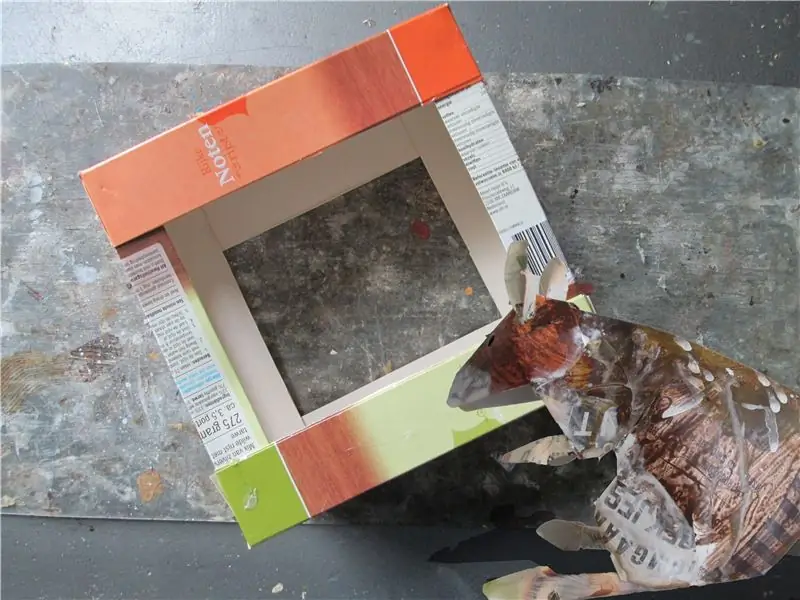

Сначала расплющите две одинаковые коробки. Отрежьте одну сторону и снова склейте остальные, чтобы получились две неглубокие коробки. Отрежьте четыре полоски картона и сложите их вдоль. Приклейте по одной полоске в каждый угол. В результате получился ящик с четырьмя открытыми сторонами, немного похожий на рыбную емкость. В центре верха вырежьте квадратное отверстие, достаточно большое, чтобы через него прошел шест.

Шаг 8: Кривошип

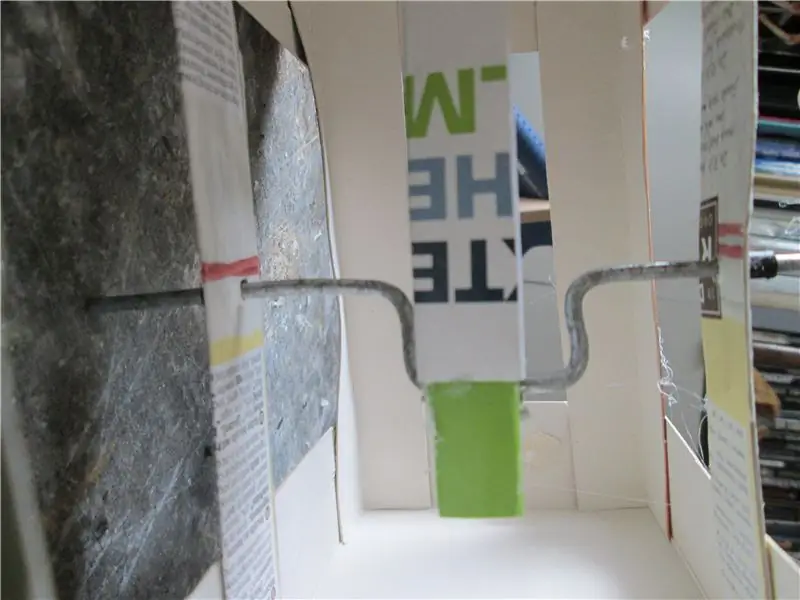

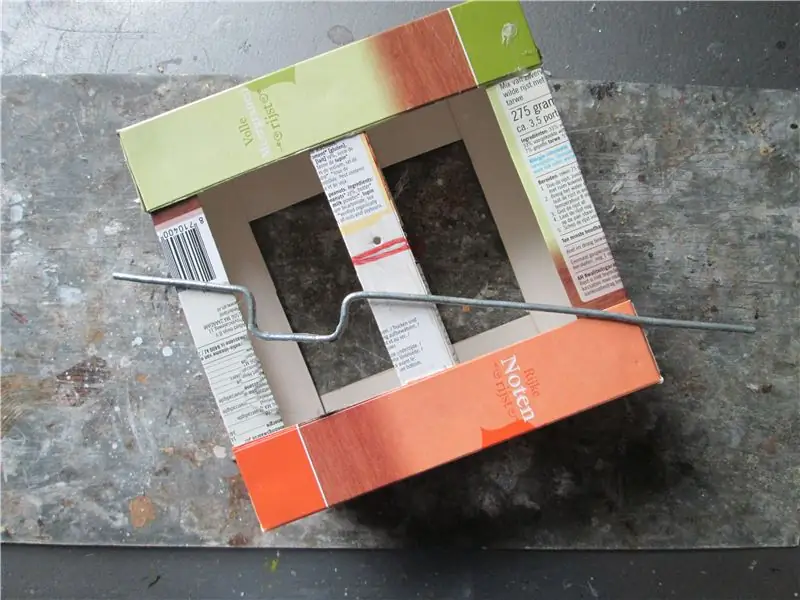

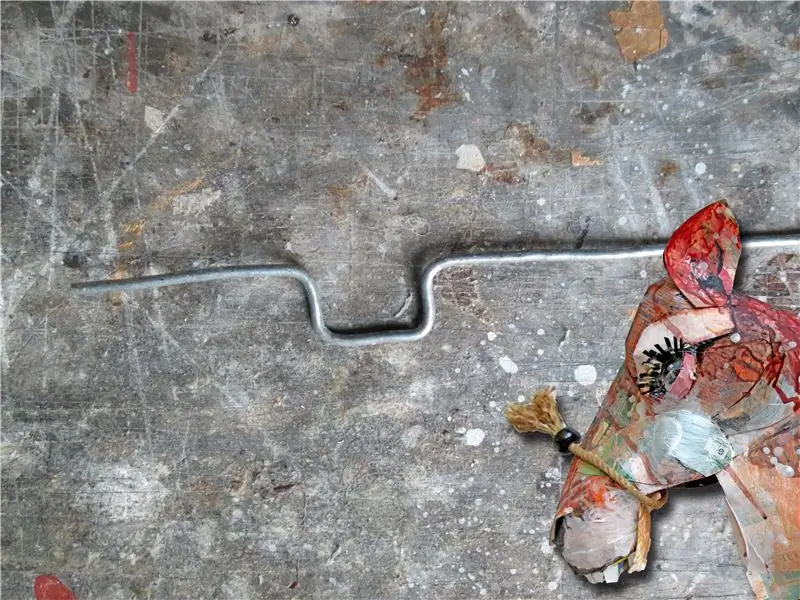

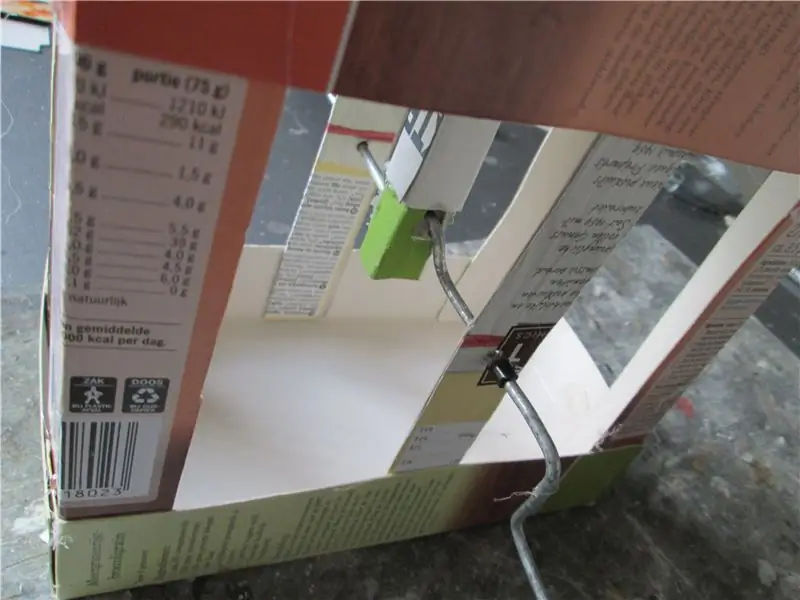

Вам понадобится немного прочной проволоки. Я использовал 28 см, толщину два мм. Согните как на фото. Я сделал ошибку, сделав U-образную форму слишком большой в первый раз. Достаточно 1,5-2 см. Измерения можно найти в конце этой инструкции. Добавьте две вертикальные полоски картонной коробки (двойную) на пьедестал и пробейте отверстия. Вставьте длинный конец проволоки изнутри в одно из отверстий. Затем сделайте то же самое с другой стороны коротким концом. Затем я поместил шест антилопы в отверстие, которое я раскладываю в верхней части пьедестала, и соединил его с зеленой частью на фотографии. Можно обойтись без зеленой части и просто проделать дырки в шесте. Но из-за этого сложить пьедестал, трещину и столб вместе стало еще сложнее.

Чтобы предохранить кривошип от переключения, я положил две маленькие бусины Hama или Perler по бокам пьедестала, как это видно на третьем рисунке. Если такой возможности нет, то бусинки можно заменить, наклеив на проволоку бумажную полоску.

Шаг 9: больше проводов

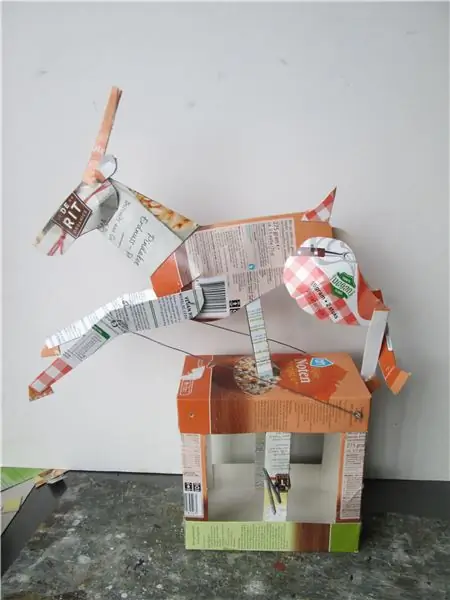

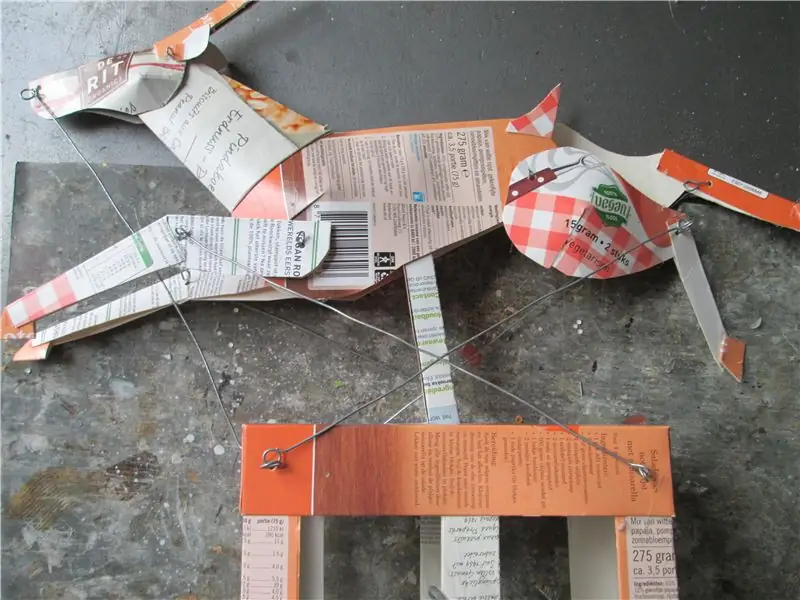

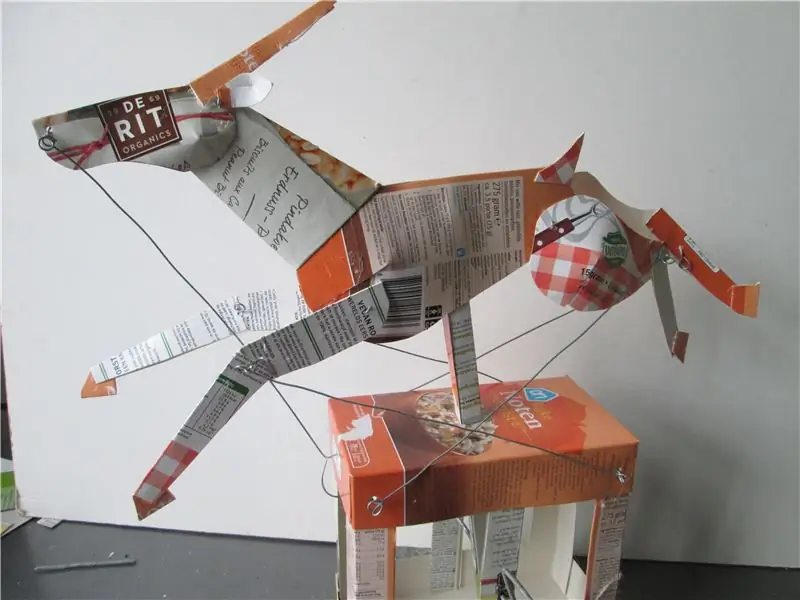

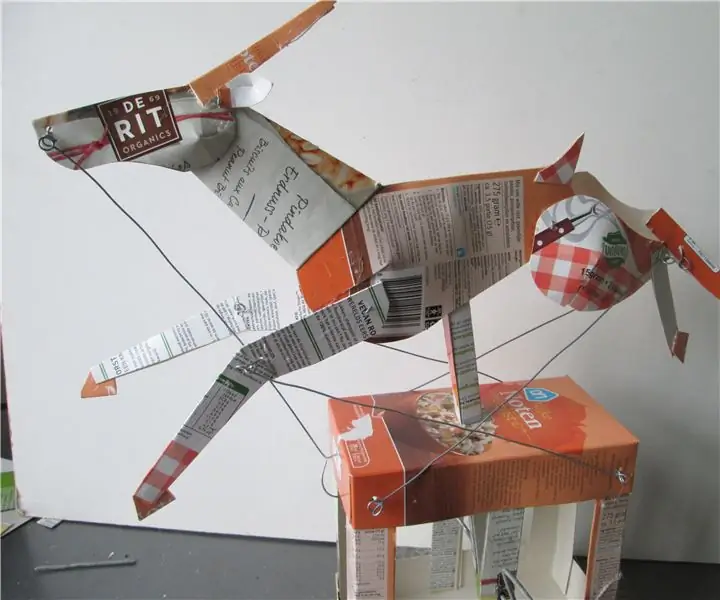

Здесь начинается процесс проб и ошибок. Чтобы животное двигалось естественным образом, ноги поддерживаются проволокой в форме буквы «X». Передние лапы опираются на заднюю часть пьедестала, задние - на опоре спереди.

И последнее, но не менее важное: спереди голова поддерживается проволокой. Я сделал большую петлю, чтобы прикрепить ее к пьедесталу.

Хороший совет - вставить один конец каждой проволоки в тиски, а другой конец - в дрель. Переворачивание делает проволоку прямой и более упругой.

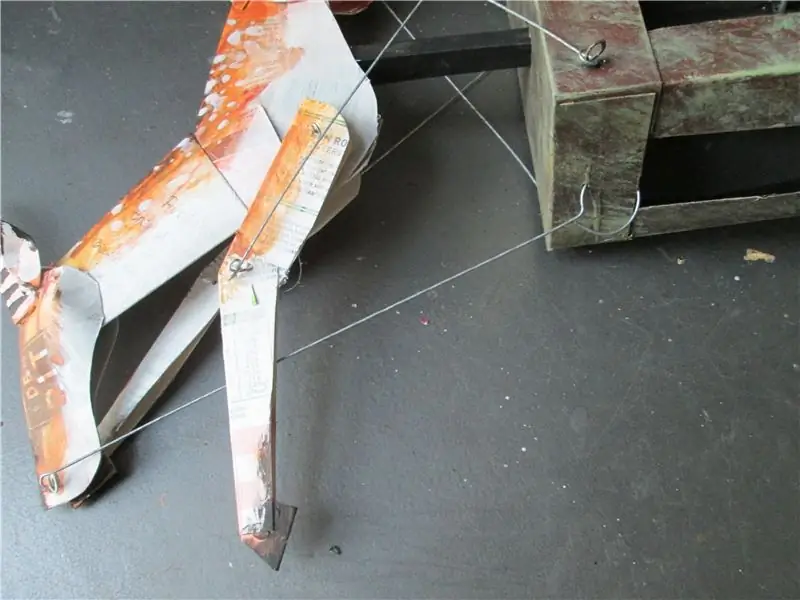

Проволока прикреплена к ножкам и пьедесталу несколькими отрезками проволоки с петлями на каждом конце.

Шаг 10: покраска пьедестала

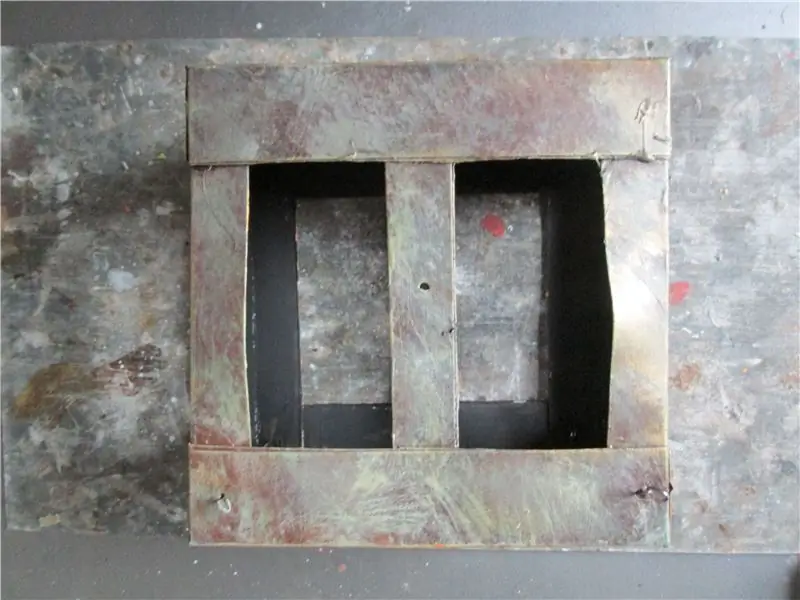

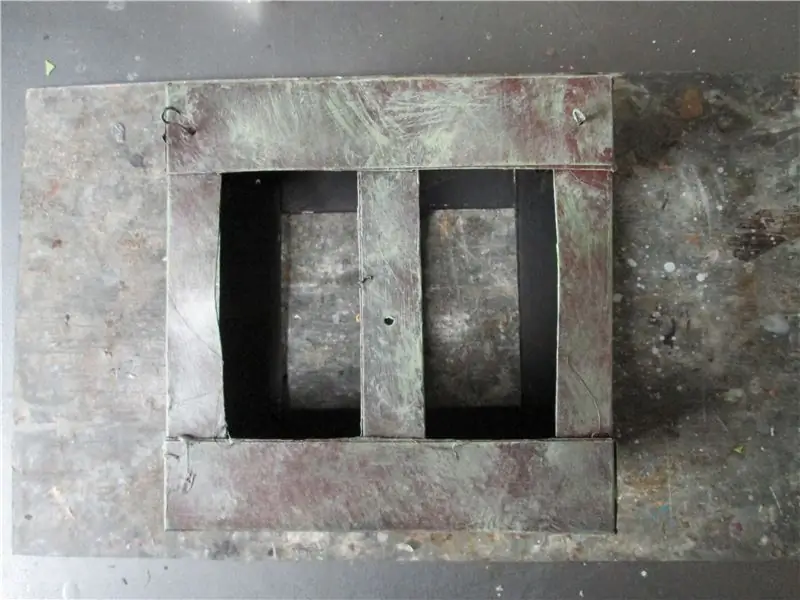

Я сомневался, но в итоге живопись показалась мне хорошей идеей. Я хотел, чтобы пьедестал выглядел крепким, тяжелым, почти как другой материал. Сначала я нарисовал слой темно-коричневым. Внутри прям черный. Когда краска высохла, я нанёс кистью небольшое количество хромового зеленого, смешанного с белым. Убедитесь, что кисть почти высохла и на ней почти не осталось краски. Когда этот слой высохнет (почти мгновенно), я нанес кистью еще меньшее количество золота. В результате получается металлическая отделка почти под бронзу. Коробка-карточка больше не узнаваема.

Шаг 11: Рисуем зверя

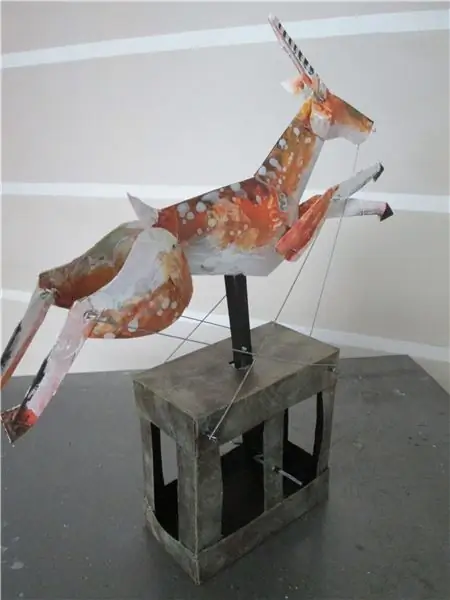

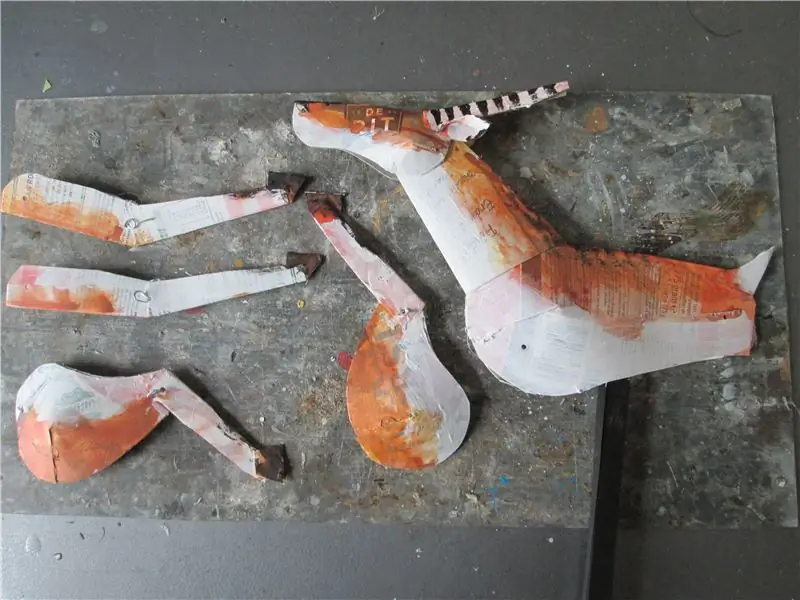

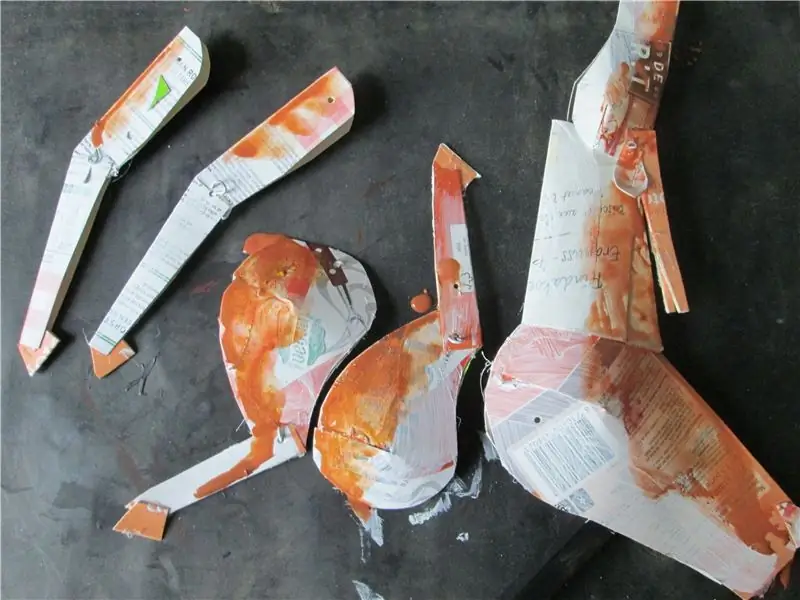

Я люблю показывать через краску оригинальный принт коробок. Это дает зрителю понять, из чего он сделан, и дает ощущение спонтанности. Таким образом, вся используемая краска разбавляется водой. Сначала я покрываю все детали тонким слоем левкаса. Благодаря этому краска лучше прилипает к иногда скользкой поверхности некоторых ящиков. Затем нижняя часть тела окрашивается (прозрачно) в белый цвет, верхняя часть - смесь коричневого и охристого цветов. После высыхания я добавил черные акценты на копытах и рожках и немного на ободке спины. Наконец, я наношу несколько белых пятен на тело очень влажной кистью для ощущения спонтанности.
