Я читал инструктируемого учителя Майка
и я подумал, что это будет крутой проект для моего ученика, но, находясь в Австралии, я подумал, что мы могли бы придать ему австралийский поворот и сделать семиконечный старт.
Вы можете сделать его из листового металла или картона и изменить форму так, чтобы он был «толстым или тощим» и имел столько точек, сколько захотите.
Я покажу вам, как создать шаблон для листового металла, а также дизайн для лазерного резака, если вы хотите сделать свою звезду из карты.
- Вам понадобится программа САПР
- Принтер
- Листовой металл
- Точечный сварщик
- Ножницы
- Клей-карандаш
- Папка для листового металла или разрыв
- Лазерный резак, если вы хотите сделать это из карты.

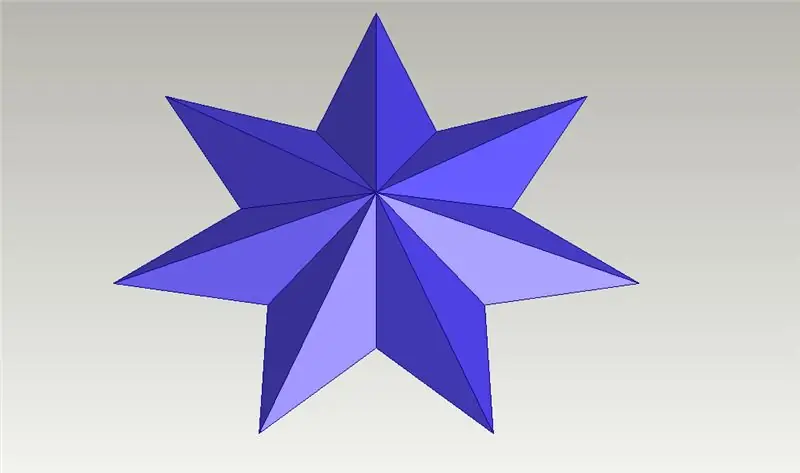

Шаг 1: проектирование в САПР
Причина, по которой сделать прототип в карточке, заключается в том, что гораздо проще разобраться со складками и исправить любые ошибки.
На фотографиях вы заметите, что один конец выступа слишком велик, и мне пришлось обрезать его ножницами. Теперь я могу вернуться к своему рисунку и исправить его, прежде чем распечатать шаблон и разрезать листовой металл.
Прототип также дает мне хорошее представление об углах, под которыми металл должен быть согнут, что может быть трудно исправить в первый раз при работе с листовым металлом.
Шаг 5: исправление ошибок
Итак, теперь мне нужно вернуться к моему рисунку и исправить вкладку, ничего страшного, но это значительно упростит следующий шаг.
просто нажмите на скриншоты
Шаг 6: резка листового металла
Полезно обрезать шаблон примерно до нужного размера, а затем найти кусок листового металла и приклеить к нему шаблон. Приклейте к шаблонному краю листа, затем вырежьте его гильотиной и сложите папкой magna bend. На папке есть измеритель угла, поэтому используйте его, чтобы сложить его под тем же углом, что и ваш рисунок, у меня было 55 градусов.
Последний сгиб трудно сделать на гибочном станке, поэтому вы можете вставить его в тиски и попытаться получить все сгибы под одинаковым углом.
Шаг 7: Сварка звезды
Это самый сложный шаг. Разложите части и соберите их вместе, не сваривая их. Возможно, вам придется согнуть выступы, чтобы они подошли. Либо их немного расправьте, либо еще немного согните.
Самое главное, чтобы все они точечно сваривались ровно и с выровненными нижним и верхним краем, и нет действительно простого способа добиться идеального соответствия, вам придется потратить немного времени перед сваркой, чтобы все получилось правильно..
После того, как вы его сварили, вы можете повесить его на стену.
