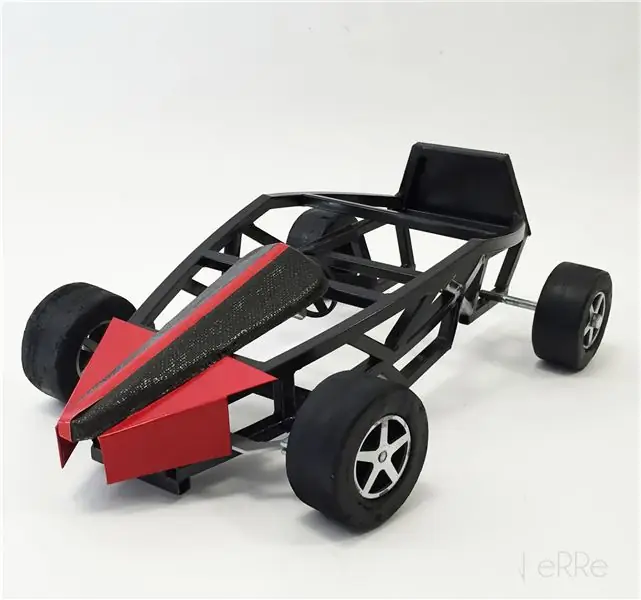

Функциональная модель автомобиля Ariel Atom в масштабе ручной работы, сварная и матовая. Отделка стекловолокном и углеродным волокном.
Шаг 1. Создайте чертеж и укажите все меры
Нарисуйте свой автомобиль и определите все его части, указав, где должны располагаться шасси, колеса и рулевое управление.
Убедитесь, что каждая деталь соответствует масштабу.
Шаг 2: шасси
Распечатайте план строительства в масштабе 1: 1, чтобы получить все необходимые размеры.
Возьмите стальной пруток и приготовьте несколько скантильонов с ранее использованными размерами.
Отрежьте весь стальной пруток ножовкой по плану и сделанным скантильонам.
Соберите все части вместе и убедитесь, что все подходит.
Шаг 3: сварите шасси
С помощью плана сварите каждую деталь шасси, чтобы получить полную конструкцию.
Если есть проблема с какой-либо мерой или детали больше, не волнуйтесь, вы можете отрезать или отшлифовать деталь до тех пор, пока она не встанет на место.
Шаг 4: Отшлифуйте и запломбируйте шасси
Для того чтобы ваше шасси получше выглядело, необходимо отшлифовать все его недостатки.
Закройте шасси грунтовкой, чтобы она не окислялась.
Шаг 5: Рулевое управление и рулевое колесо
Если вы хотите, чтобы рулевое управление работало нормально, важно спроектировать каждое измерение вашего рулевого управления.
Когда у вас будут готовы все размеры, решите, какие материалы вы собираетесь использовать, и спроектируйте их.
Убедитесь, что он подходит к вашему шасси, а если нет, внесите изменения.
Эти детали созданы в Inventor и напечатаны на 3D-принтере.
Шаг 6: колеса
Чтобы сделать колеса, спроектируйте и определите все размеры.
Сделайте прототип из МДФ, заклейте его и отшлифуйте, чтобы на нем не было изъянов.
Нанесите покрытие geal на всю деталь, а затем приготовьте смесь смолы с катализатором и стекловолокном, чтобы форма стала прочной. Сделайте каждую форму отдельно и положите между ними вазелин, чтобы она не прилипала.
Дайте обеим частям формы высохнуть, сформируйте от 2 до 3 дней, пока она не затвердеет.
Снимите прототип колеса МДФ и проделайте отверстие в форме.
Вылейте пенополиуретан с катализатором на форму и дайте ей высохнуть.
Повторяйте процесс, пока не получите все 4 колеса.
* Убедитесь, что вы сделали более 4 колес на случай, если некоторые из них сломаются.
Запечатайте их грунтовкой и покрасьте лаком. Используйте лак по своему вкусу, в зависимости от того, какой вид отделки вы хотите получить.
RIMS: спроектируйте их по образцу изобретателя и распечатайте на лазерной машине. Используйте лак, если он нужен вашей отделке.
Шаг 7: подробности
Постарайтесь подогнать рулевое управление и шасси, чтобы получилась полноценная функциональная модель.
Сварите шасси и колесный механизм.
Добавьте диски.
Если он подходит, снимите его и покрасьте шасси, чтобы получить желаемую отделку.
Дайте высохнуть.
Поместите все снова.
Шаг 8: Завершение
Последний штрих в модели - последний, но самый важный.
Решите, какие части будут частью отделки.
Сделайте все необходимые формы и скантильоны.
УГЛЕРОДНОЕ ВОЛОКНО:
Приготовьте скантильон.
Накройте его слоем углеродного волокна.
Поместите слой стекловолокна.
Добавьте смолу и катализатор поверх слоев.
Добавьте еще один слой углеродного волокна.
Добавьте еще смолы и катализатора.
Дайте высохнуть.
Обрежьте все края и удалите часть скантильона.
Сделайте столько деталей, сколько захотите, и они поместят их на вашу модель.
Шаг 9: КОНЕЦ
Покажи это своим друзьям !!
Надеюсь, вам понравилось!
