В гравировке / травлении нет ничего нового, но всегда есть место для новых идей и способов сделать их еще лучше. Еще в 2001 году, когда я представил гравировку сообществу моддеров в статье Glowpad (первый в мире коврик для мыши с подсветкой), простых однотонных штриховых рисунков было достаточно, чтобы заставить всех улыбнуться. В 2002 году появилась разноцветная гравюра. Пришло время сделать их анимированными, и это то, о чем идет речь в этом уроке. Сначала я представлю технику с простым логотипом, а затем перейду к чему-то более яркому. Я должен извиниться за водяные знаки на изображениях. Статья изначально была опубликована на моем сайте моддинга:
Шаг 1. Идея

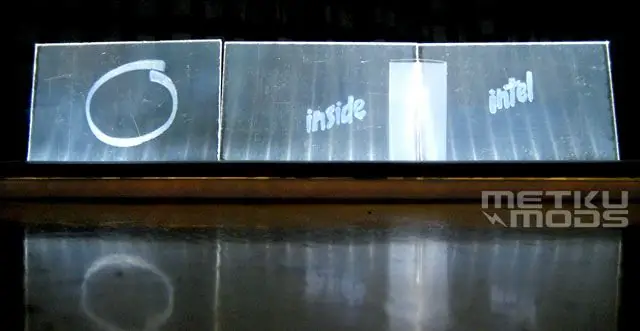

Чтобы оживить гравировку, требуется более одной гравированной поверхности. Обычно просто кладут столько листов прозрачного акрила с гравировкой, сколько требуется для анимации. Анимация заключается в том, что они воспроизводятся с подсветкой одного слоя за раз. Чтобы показать основные принципы, я выбрал логотип Intel Inside. Он состоит из трех отличительных объектов, которые можно разделить на отдельные слои. Каждый слой гравируется с помощью любого гравировального инструмента, который вам нравится. Я предпочитаю гравер Dremel для более детальной работы и обычный мультитул для больших площадей. Важное примечание: поскольку мы освещаем только один слой, нужно стараться, чтобы гравюры не накладывались друг на друга, если это возможно. Это не такая уж большая проблема, если изображение представляет собой простой линейный рисунок, но если тема требует больших отшлифованных / выгравированных областей, они будут блокировать свет, исходящий от слоев позади них. Просто о чем нужно помнить при выборе идей для изображения.
Шаг 2: подготовка огней

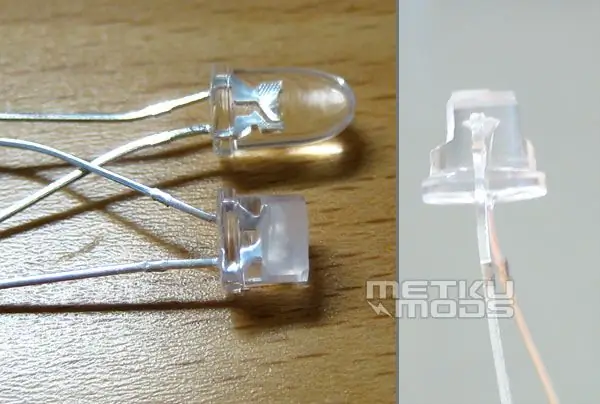

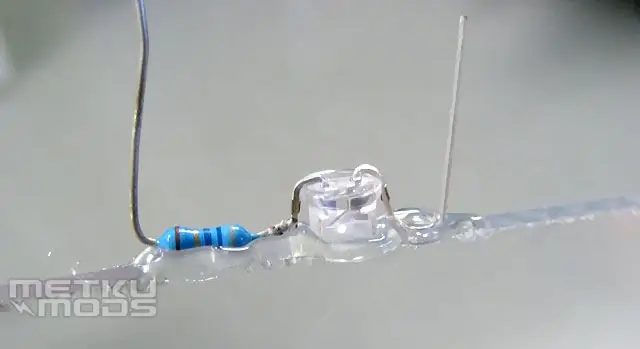

Акрил, который я использовал, оказался толщиной 3 мм, поэтому мне пришлось отпилить для них 5-миллиметровые светодиоды. Размер светодиода должен быть равен или меньше толщины акрила, чтобы свет не попадал в неправильные слои.

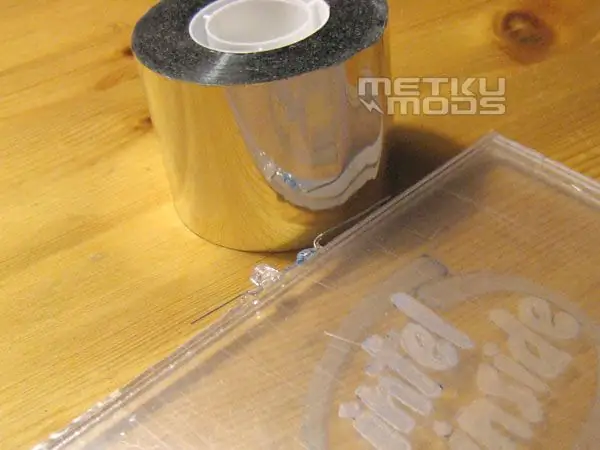

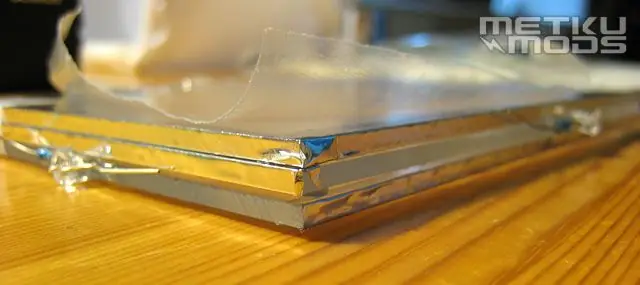

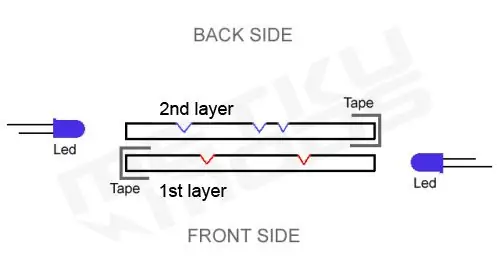

Чтобы убедиться, что свет остается на своем собственном слое, я использовал алюминиевую ленту. Это блокирует свет, предназначенный для одного слоя, от попадания на другие слои. Он также будет отражать свет внутри этого одного слоя, чтобы более равномерно освещать гравировку. Отличный трюк, позволяющий избежать наказания при использовании небольшого количества светодиодов.
Шаг 3: Электроника

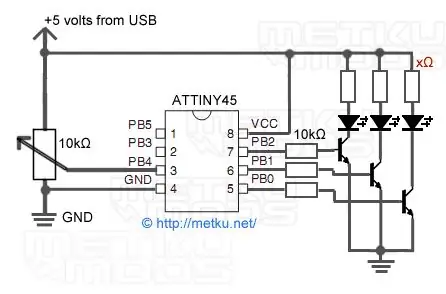

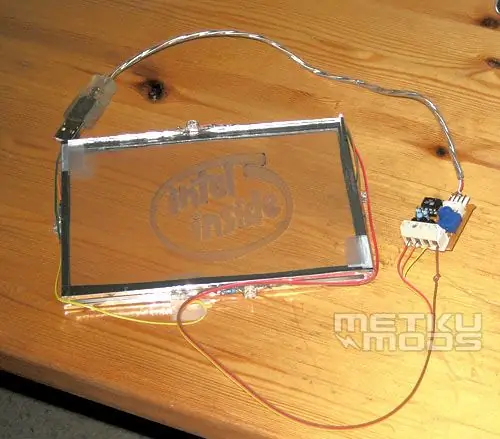

Есть несколько способов подсветить слои один за другим. Я хотел немного больше контроля и сделал
небольшая схема с использованием Atmel Attiny45 для управления светодиодами с помощью сигнала PWM. Можно использовать, например, микросхему таймера 555 в сочетании с декадным счетчиком 4017, чтобы продвигать анимацию на один шаг за раз.
Шаг 4. Завершение…

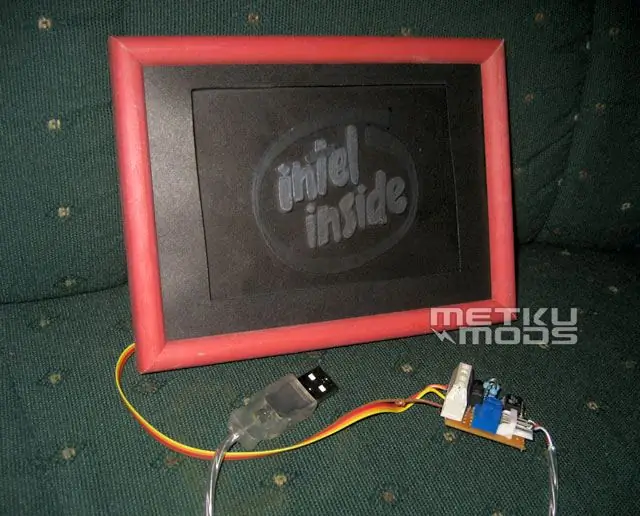

У меня оказалась рамка для фотографий почти идеальных размеров. Возможно, это что-то, чтобы сделать проект еще более профессиональным.
Шаг 5: Дополнительные материалы

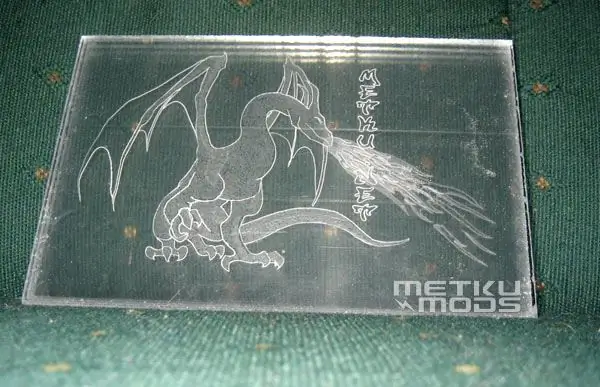

Ранее я сделал эту гравюру с драконом. Он и так выглядит великолепно, но я просто знал, что он может выглядеть намного лучше с этой новой техникой анимации, которую я придумал.

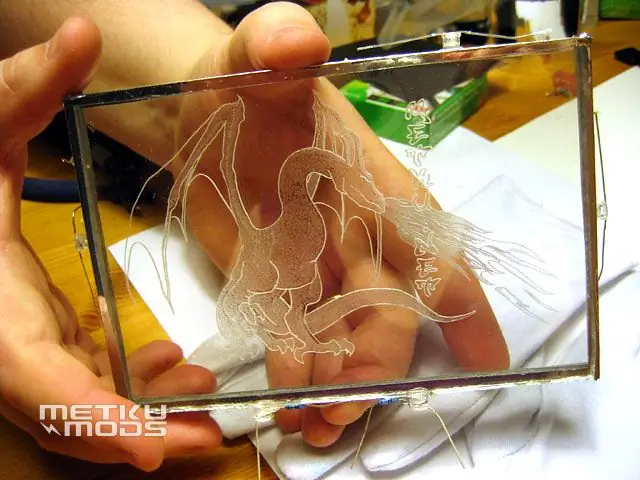

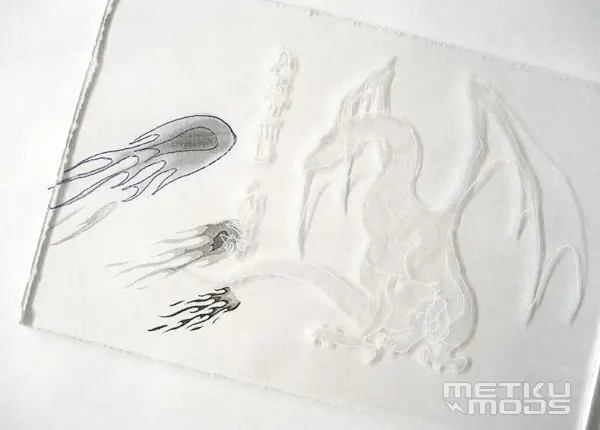

Шаги такие же. - Выберите изображение - Разделите изображение на части, которые вы хотите оживить - Выгравируйте - Установите ленты и огни В этом случае слой дракона является самым верхним. Он будет постоянно освещен двумя белыми светодиодами. Каждый слой пламени будет идти за ним, начиная с самого маленького пламени. Это необходимо, чтобы изображения пламени не загораживали друг друга.

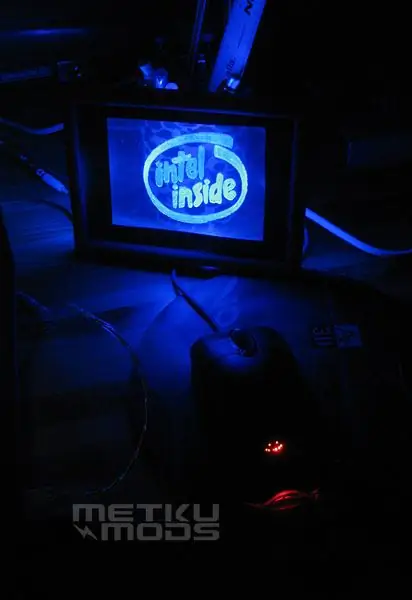

Шаг 6: Камера, свет, действие
Надеюсь, вам понравился этот небольшой урок. Полную статью можно найти на моем сайте, но вся информация, необходимая для самостоятельного создания одной из них, указана здесь, в этой статье с инструкциями. Полная статья на MetkuTechnique сама по себе очень проста, но состоит из нескольких шагов. Лучше сначала попробовать это с небольшими кусками акрила. Я просто чувствую, что сочетание разноцветных гравюр с небольшим движением - это просто билет, чтобы произвести впечатление на ваших друзей. Прикрепите его к окну автомобиля, наверху стека усилителей внутри багажника, сбоку корпуса компьютера, прикрепите к стене и т. Д. Тонны использования, и вы можете настроить его так, как вам нравится. Возможно, оживленное сердце любимому человеку?;) Так как это был мой первый инструктаж, прошу оставлять комментарии и отзывы. Я также рад ответить на вопросы о гравировке и моддинге в целом.
Второй приз в конкурсе Let It Glow!
